電源電壓在某些情況下被視為正電壓或者負電壓。對于不經常跟雙向可控硅開關管打交道的人來說，“負電源”聽起來怪怪的，畢竟集成電路從來不使用負電壓。

在有些情況下，雙向可控硅驅動電路優先選用負電壓。本文介紹幾個簡單的雙向可控硅正電源驅動解決方案。

如果功率半導體控制電路需要使用電源，且驅動參考端子連至市電（相線或零線端子），則需要使用非隔離電源。

雙向可控硅、ACST、ACS或SCR（可控硅整流管）等交流開關的觸發電路就屬于這種情況。這些開關器件都是由柵電流控制。柵電流必須加在柵極引腳上，流經柵極和參考端子，參考端子包括SCR的陰極（K）、雙向可控硅的A1端子或ACST和ACS開關的COM端子。

因為交流開關控制電路及其電源必須以參考端子為參考點（回連到相線電壓），所以需要非隔離型電源。

將開關的驅動參考端子連到非隔離型電源有兩種方案：

?方案 1： 將控制電路接地端子（VSS）連到驅動參考端子。

?方案 2： 將控制電路電源電壓端子（VDD）連到驅動參考端子。

方案1是最常見的解決方案，開關的驅動參考端子是零電壓點（VSS），如圖1a所示。電源電壓（VDD）高于市電端子的電位 （相線或零線），市電端子與驅動參考端子（VSS）相連，所以這種拓撲也叫正電源驅動電路。如果電源電壓是5V，則VDD是在市電參考電壓（例如，圖1a中的零線端子）之上5V。

這個拓撲只適用于標準雙向可控硅或SCR，不能與非標準的雙向可控硅、ACS和ACS使用，原因解釋見下文。不過只要做一些簡單的修改，即可用正電源控制所有這些開關，本文最后進行說明。

方案2是負電源，如圖1b所示。電源參考端子電壓（VSS）低于與市電參考端子相連的A1或COM端子的電壓。如果電源電壓是5V，則VSS是在市電參考電壓之下5V，即以相線電壓為參考點-5V。

這個拓撲可用于所有的雙向可控硅、ACS和ACST，但是不能用于可控硅整流管，原因解釋見下文。

電源輸出極性與交流開關技術的兼容性

閉合一個交流開關，像其它雙極器件一樣，必須在開關的柵極（G）與驅動參考端子之間施加柵電流（參見意法半導體的AN3168應用筆記）。

這樣會發生幾種情況。

?如果是SCR，柵電流必須是正電流（從G流向K）。

?如果是雙向可控硅和ACST，柵電流正負極性均可（與開關上施加的電壓有關）。

?如果是ACS，柵電流必須是負電流（從COM流向G）。

使用正電流驅動SCR很容易。如果SCR的陰極連接VSS端子，如圖1a所示，當控制電路（通常是微控制器）的輸出引腳置高電平時，控制電路向SCR柵極輸出電流。

另一方面，直接驅動ACS開關需要負電源，如圖1b所示。當控制電路輸出引腳置低電平時，控制電路從SCR柵極吸收電流。

根據柵電流的極性和開關導通前施加的電壓極性，我們可以把雙向可控硅、ACS和ACST的觸發條件分為四個象限。當電流是流向柵極時，柵電流為正電流。以驅動參考端子為參考點，該拉電流的電壓為正電壓。四個象限分別是

?象限1： 正柵電流和正柵電壓

?象限2： 負柵電流和正柵電壓

?象限3： 負柵電流和負柵電壓

?象限4： 正柵電流和負柵電壓

雙向控硅、ACS和ACST可以在每個象限或只在部分象限被激活，具體情況視開關所采用的半導體技術。

因為SCR開關只有正柵電流才能閉合，陰極與陽極端子加正電壓才能使其導通，所以使用SCR時通常不考慮觸發象限條件。

下表列出了不同開關的觸發象限和不同開關與圖1直接驅動電路的電源極性的兼容性。不難看出，負電源兼容除SCR外所有交流開關技術。負電源驅動電路更換元器件更靈活，不受技術限制，因此，負輸出是首選。

表1.開關的觸發象限和開關與直接驅動正負電源的兼容性

電源拓撲對輸出極性的影響

如果使用正電源控制微控制器觸發三象限雙向可控硅、ACST或ACS，就會出現問題。如表1所示，在這種情況下不能實現直接控制。

此外，為符合能效標準對待機功耗的要求，常常使用開關式電源（SMPS）。正輸出開關式電源的選擇主要取決于降壓轉換器的選擇，因為降壓轉換器是低輸出電流離線轉換器最常用拓撲。

在很多情況下只需要控制交流開關，所以可以考慮負電源。降壓升壓轉換器支持負電壓輸出，而且拓撲的實現與降壓轉換器一樣容易。此外，與降壓轉換器相比，降壓升壓轉換器節省了輸出負載電阻或輸出齊納二極管。在每支MOSFET導通期間，降壓轉換器的輸出電容充電，在無負載或負載較小時，導致輸出電流過大。

與降壓轉換器相比，降壓升壓轉換器的能效（以及最大輸出電流）更低，輸出電容更大。在降壓轉換器內部，電感器的全部電流都用于給輸出電容充電，而在降壓升壓轉換器內部，電感器電流只在續流二極管導通時給輸出電容充電。但是，230 V AC / 12 V DC變流器的占空比非常低，所以降壓升壓轉換器與降壓轉換器之間的性能差距不大。在采用相同電抗器件的條件下，兩個拓撲的能效基本相同。

不過，即便開關電源有負輸出，最好也是選擇正輸出的開關電源。正輸出可降低待機功耗。正電壓線性穩壓器的內部功耗低于50 μA，而負電壓穩壓器的功耗大約2 mA，該靜態電流對開關電源待機功耗影響巨大。

選擇正電壓輸出的另一個原因是，目前3.3 V微控制器應用廣泛，而且很難找到功耗很低的3.3 V負電壓穩壓器。

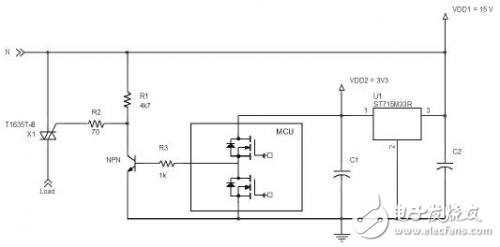

基于這些原因，圖2的電路示意圖整合了負電源和正穩壓器的雙重優點。在這個示意圖中，ST715M33R是最大靜態電流5.5 μA的正穩壓器，與“負”15V輸出相連，為微控制器提供3.3V電源電壓，其中，-15V電壓是基于VIPer06的降壓升壓轉換器或反激式轉換器的輸出 （參見意法半導體的AN4564應用筆記）。T1635T-8是一個T系列三象限雙向可控硅，微控制器能夠吸收T1635T-8的電流。

圖2：在雙向可控硅控制電路中負電源配合正穩壓器

通過修改柵極電路，可以使用正電源驅動三象限雙向可控硅

除了選擇電源拓撲外，需要使用正電源還有其它原因。

例如，傳感器以市電為參考電壓是為了監視某些電參數。例如，在通用電機控制器內部，通常給交流開關串聯一個分流器，檢測負載電流，實現轉速或扭矩閉環控制。在電表應用中，計算電網輸入的電能，必須測量市電參數。

過去，驅動電路使用正電源的原因是，被測量電壓隨著分流或相線電壓升高而升高，這樣設計在邏輯上似乎更合理。

這些應用電路圖也可以改用負電源。如果考慮反極性測量方法，微控制器固件邏輯也得修改（詳見應用筆記AN4564）。

如果確定使用正電源，驅動三象限雙向可控硅、ACS或ACST還有一個解決方案，就是給柵極電阻（R1）串聯一個電容（C1），如圖3a所示，以便從雙向可控硅的柵極吸收電流。

這個電路示意圖的工作原理如下：
